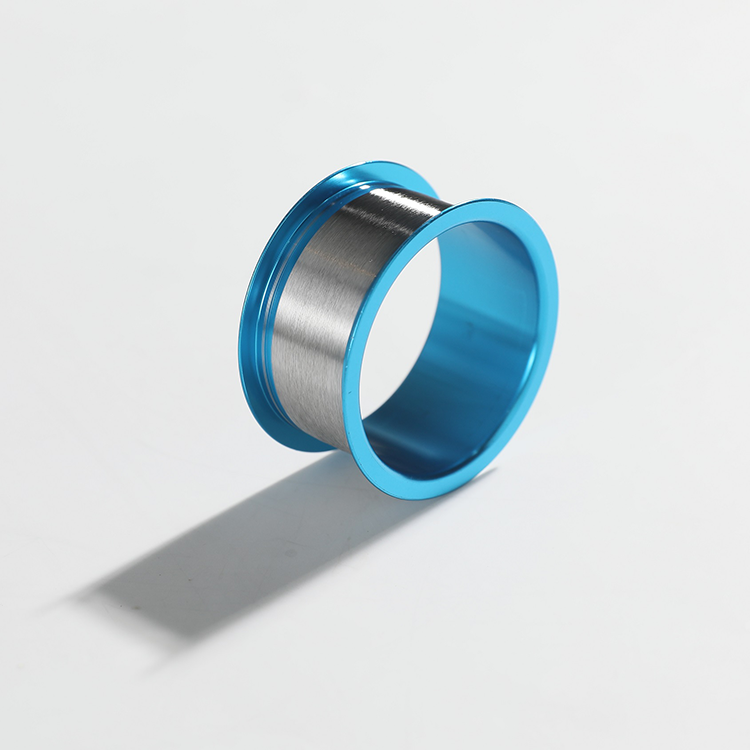

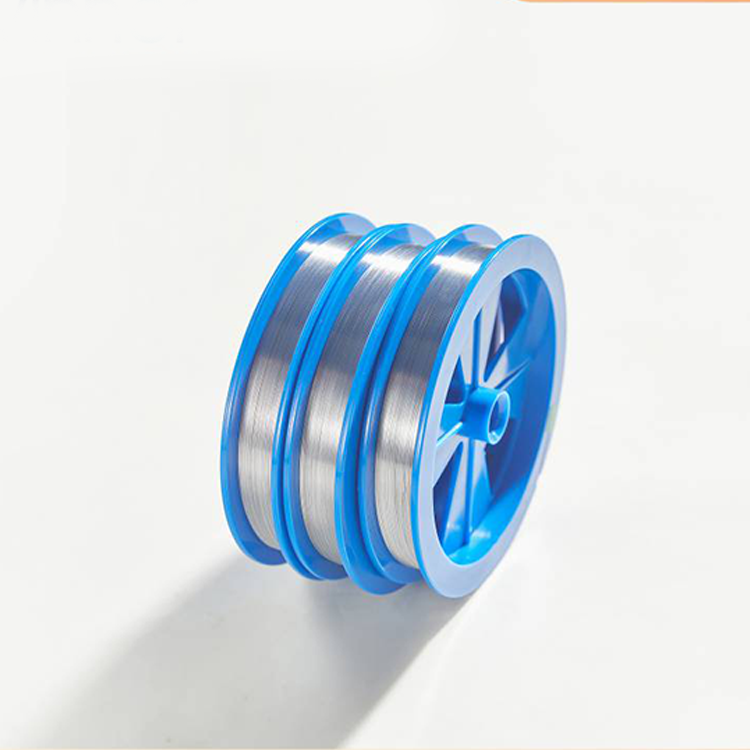

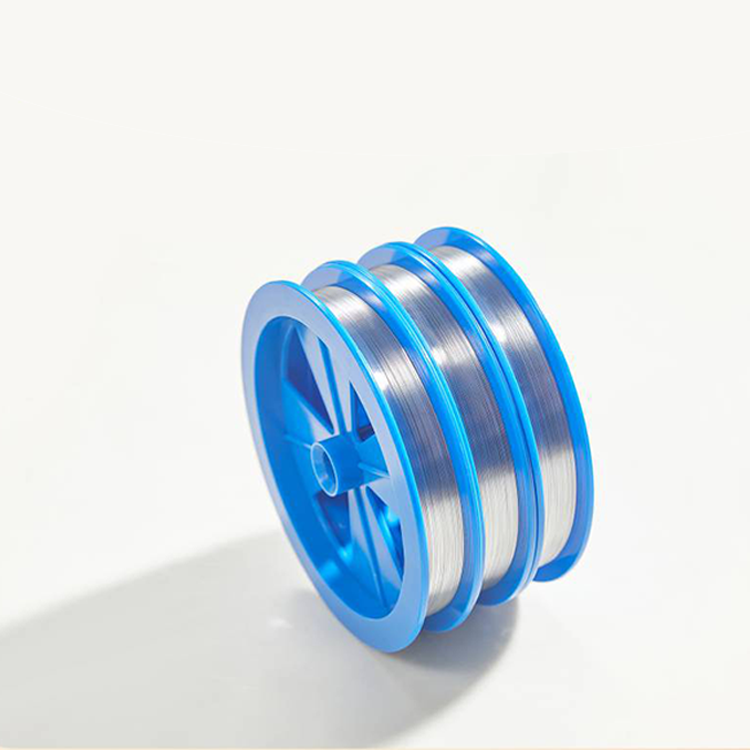

Hliníkové drôtené drôty

Spojený hliníkový drôt je druh kovového drôtu používaného v oblasti elektronického balenia na dosiahnutie vzájomného prepojenia medzi čipom a balením. Prostredníctvom energií, ako sú tlakové, vykurovacie a ultrazvukové vlny, a pomocou metódy spájania sú elektrodové spojovacie podložky holého čipu pripojené k vstupným / výstupným vedením elektronického balenia alebo k kovovým drôteným spojovacím podložkám na substráte.

Klasifikácia zloženia: Obsahuje predovšetkým čistý hliníkový drôt, hliníkový drôt, hliníkový drôt, drôt z horčíka atď. Na zníženie korózie obalového materiálu na olovenom drôte sa niekedy pridáva stopové množstvo prvku Ni.

Klasifikácia priemer drôtu: Môže sa rozdeliť na tenký hliníkový drôt a hrubý hliníkový drôt. Zvyčajne sa hliníkový drôt s priemerom drôtu pod φ50 nazýva tenký hliníkový drôt a hliníkový drôt s priemerom väčším ako alebo rovným φ75 sa nazýva hrubý hliníkový drôt. Priemer drôtu hrubého hliníkového drôtu je zvyčajne väčší ako 100μm.

Charakteristiky výkonu :

1 Nízke náklady.V porovnaní s tradičnými zlato väzbové drôty, hliníkové väzbové drôty majú nižšie náklady na materiál a majú zrejmú cenovú výhodu.

Vysoko čistý hliníkový drôt má dobrú elektrickú vodivosť a môže spĺňať požiadavky na elektrické pripojenie elektronických zariadení.

3 Vynikajúca odolnosť voči korózii. má dobrú odolnosť voči korózii v niektorých prostrediach a môže zabezpečiť stabilitu väzby.

Aplikačné polia :

Napájacie polovodičové zariadenia: Napríklad tranzistory s poľným efektom (MOSFET), izolované brány bipolárne tranzistory (IGBT) atď. Husté spojenie hliníkového drôtu je hlavným spôsobom na dosiahnutie vysokovýkonného elektrického prepojenia výkonu.

Wide Bandgap Semiconductor Devices: To bolo tiež široko používané v balení týchto vznikajúcich polovodičových zariadení.

LED Digital Tube Products, COB Surface Light Sources: Používa sa na dosiahnutie vzájomného prepojenia medzi čipom a externými pinmi, ako aj medzi čipmi, a je to kľúčová technológia vo výrobnom procese týchto produktov.

Spojovací proces

Hlavná forma: Je to spájkovanie spájkovania, zvyčajne vykonávané pri izbovej teplote. Pomocou nástroja na spájkovanie spájkovania ako nástroja, prostredníctvom ultrazvukového spájkovania, sú potrebné len parametre, ako je ultrazvuková energia, tlak a čas na vytvorenie spájkovacieho spoja.Hliníkový drôt sa trie proti zváraciemu povrchu, aby sa odstránila oxidová vrstva na zváracom povrchu a aby sa zvárací povrch podrobil plastovej deformácii a zároveň sa navzájom rozptýlil, aby sa vytvoril dobrý molekulárny zväzok.

Faktory zlyhania spojenia: vrátane nedostatočnej čistoty hliníkového drôtu alebo nevhodného zloženia zliatiny, zlého povrchového stavu, vysokej vlhkosti v prevádzkovom prostredí spojenia, príliš vysokej alebo príliš nízkej teploty spojenia, nedostatočného alebo nadmerného tlaku, nesúladu medzi prúdom a hliníkovým drôtom, poškodenia alebo kontaminácie hliníkového drôtu počas spracovania alebo skladovania, zlyhania alebo nesprávneho nastavenia spojovacieho zariadenia atď.

Al Wire pre silu
typ	Ťažký(um)	Rozbiť zaťaženie BL(gf)	Predĺženie EL(%)	dĺžka metrov
Hliníkové drôtené drôty	100 ± 5	50 až 100	10 - 30	500 / 2000 / 2000
	125 ± 5	60 až 120	10 - 30	500 / 2000 / 2000
	150 ± 5	100 až 200	10 - 30	500 / 2000 / 2000
	170 ± 5	140 až 240	10 - 30	500 / 2000 / 2000
	200 ± 7	150 až 250	10 - 30	500 / 2000 / 2000
