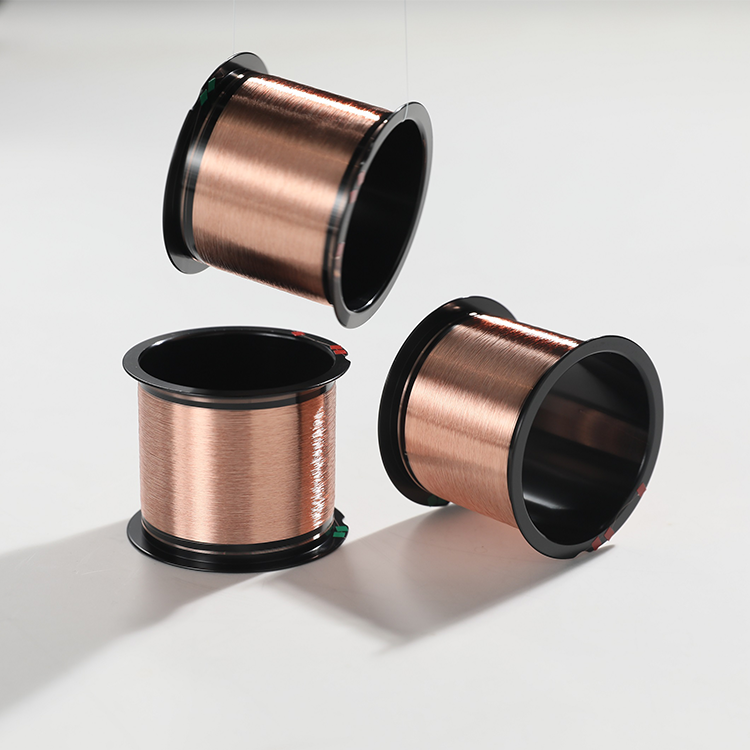

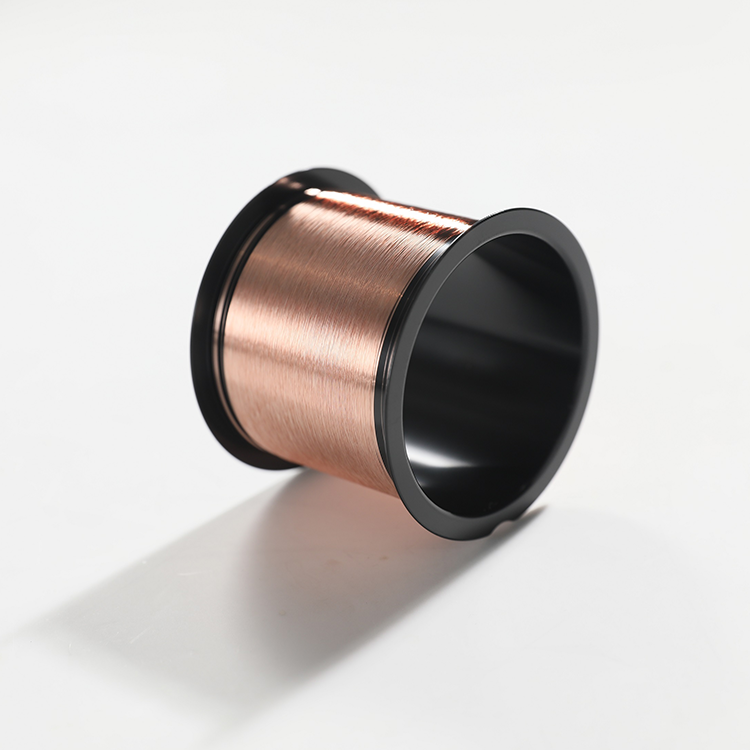

Čistý medený drôt (Bonded copper wire)

Čistý medený drôt je vyrobený z medeného materiálu s vysokou čistotou 4N pridaním stopových prvkov. Má nízku guľovú tvrdosť a tvrdosť drôtu, vynikajúcu elektrickú a tepelnú vodivosť a dobrý povrchový antioxidačný výkon. Je vhodný na balenie polovodičových diskrétnych zariadení a rôznych integrovaných obvodov (IC).

Meď Bonding Wire→

typ	φ Priemer ±1% um	Rozbiť zaťaženie BL(gf)	Predĺženie EL(%)	dĺžka metrov
Čistý medený drôt	18 (0,7 mil)	5 - 8	5 - 15	500 alebo 1000
	20 (0,8 milióna eur)	6 - 10	5 - 15	500 alebo 1000
	23 (0,9 mil)	8 až 13	7 - 17	500 alebo 1000
	25 (0,5 km)	9 až 15	7 - 17	500 alebo 1000
	30 (cca 1,2 milióna)	14 - 19	11 - 21	500 alebo 1000

Čistý medený drôt (Bonding Copper Wire):

φNízke náklady: V porovnaní s väzbovým zlatým drôtom je cena medi relatívne lacná, čo môže výrazne znížiť výrobné náklady priemyselných odvetví, ako je polovodičové balenie.0,020 mm môže byť ušetrené asi o 63% v porovnaní so zlatým drôtom.

Vynikajúce mechanické vlastnosti: väzba medeného drôtu má vysokú rýchlosť predĺženia a silu pretrhnutia. Vysoká sila pretrhnutia umožňuje medenému drôtu odolávať vyššiemu stresu a vysoká rýchlosť predĺženia umožňuje medenému drôtu tvoriť dobrý oblúk počas procesu väzby, čo môže zabrániť javu zrútenia drôtu a zlepšiť spoľahlivosť zariadenia.Keď je splnená rovnaká sila zvárania, tenší medený drôt môže byť použitý na nahradenie zlatého drôtu, zníženie vedenia väzby a splnenie požiadaviek na výrobu vysoko integrovaných zariadení.

MôjDobrá elektrická a tepelná vodivosť: Meď má vysokú elektrickú vodivosť, s relatívne nízkou rezistivitou 1,6/cm. Jeho elektrická vodivosť je takmer o 40% vyššia ako pri zlate a takmer dvakrát vyššia ako pri hliníku. Pri prenášaní rovnakého prúdu je križovatka medeného drôtu menšia. Jeho tepelná vodivosť je tiež o 20% vyššia ako pri zlate. Zníženie priemeru zváracieho drôtu je priaznivejšie na rozptýlenie tepla. Okrem toho je tepelný expanzný koeficient medeného drôtu vyšší ako pri zlatom drôte a tlak na spájkovanie je nižší, čo znižuje možnosť zlomenia krku spájkovacieho kĺbu v neskoršom štádiu.

Dobrý spojovací výkon: Počas spojovacieho procesu má medený drôt dobrý priľnavý výkon s čipom a substrátom. Navyše rýchlosť rastu intermetalickej zlúčeniny v spájkovacom spojení medeného drôtu je výrazne nižšia ako v zlatej spájkovacej spojke. Odolnosť voči kontaktu je nízka a vytvára sa menej tepla, čo môže zlepšiť pevnosť spojenia a spoľahlivosť zvárania.

Aplikácie Pure Copper Wire:

Polovodičové balenie: Je to bežne používaný vnútorný olovnatý materiál v mikroelektronickom balení polovodičových diskrétnych zariadení, integrovaných obvodov atď. A používa sa na realizáciu elektrického spojenia medzi čipom a olovnatým rámom.

Výroba elektronických komponentov: Pri výrobe elektronických komponentov, ako sú odpory, kondenzátory a induktory, sa používa na pripojenie elektród a kolíkov komponentov na zaistenie normálnej prevádzky komponentov.
